Технические параметры :

Ширина сырья : 914 мм /925 мм / 1000 мм / 1200 мм / 1220 мм / 1250 мм /1600мм (может быть настроена в соответствии с вашими потребностями)
Толщина листа : 0.15 мм — 3.0 мм (Может быть настроена в соответствии с вашими потребностями)
скорость : 10 м — 100 м/мин (Может быть настроен в соответствии с вашими потребностями)
Напряжение : 380 v 50 hz 3 фазы / 220 v 60 hz 3 фазы (может быть настроено в соответствии с вашими потребностями)
Язык : Английский / Испанский / арабский / Русский / Португальский / Немецкий / Французский (может быть настроен в соответствии с вашими потребностями)
Марка двигателя : Siemens/ другое (может быть настроено в соответствии с вашими потребностями)
Электронный ПЛК управления : Siemens/Delta (может быть настроен в соответствии с вашими потребностями)
Метры : 4 метра / 6 метров / 8 метров / 10 метров / 12 метров (можно настроить в соответствии с вашими потребностями)
Вес сырья для разматывателя и моталки : 3 тонны / 5 тонн / 7 тонн / 8 тонн / 10 тонн / 12 тонн / 15 тонн / 20 тонн / 25 тонн (может быть настроен в соответствии с вашими потребностями)

Сценарии применения

Линия по производству оборудования

Продольная машина, также известная как линия продольной резки, продольно-резательный станок, раскройная машина, – это название оборудования для продольной резки металла. 1. Назначение: Подходит для продольной резки металлических полос и перемотки узких полосок в рулоны. 2. Преимущества: простота в эксплуатации, высокое качество резки, высокая эффективность использования материала, бесступенчатая регулировка скорости резания и т.д. 3. Структура: Она состоит из разматывания (размотки), позиционирования материала, продольной резки, намотки (перемотки) и т.д. 4. Применимые материалы: жестяная плита, лист кремниевой стали, алюминиевая лента, медь, лист нержавеющей стали, оцинкованная плита и т.д. 5. Применимые отрасли промышленности: трансформаторы, двигатели, бытовая техника, автомобили, строительные материалы, упаковочная промышленность и т.д.

Станок для продольной резки также называют линией продольной резки, станком для продольной резки, продольно-раскроечной машиной, которая используется для размотки, продольной резки и перемотки металлических рулонов в рулоны требуемой ширины. Он подходит для обработки холоднокатаной и горячекатаной углеродистой стали, кремнистой стали, белой жести, нержавеющей стали и различных металлических материалов после нанесения покрытия на поверхность. 1. Применение: Он подходит для продольной резки металлических полос и перемотки узких полосок с прорезями в рулоны. 2. Преимущества: простота в эксплуатации, высокое качество резки, высокий коэффициент использования материала, бесступенчатая регулировка скорости резки и т.д. 3. Структура: Она состоит из размотки (разматывания), позиционирования материала, продольной резки, намотки (перемотки назад) и т.д. 4. Применимые материалы: жесть, листовая кремниевая сталь, алюминиевая лента, медь, листовая нержавеющая сталь, оцинкованная плита и т.д. 5. Применимые отрасли промышленности: трансформаторы, двигатели, бытовая техника, автомобили, строительные материалы, упаковочная промышленность и т.д.

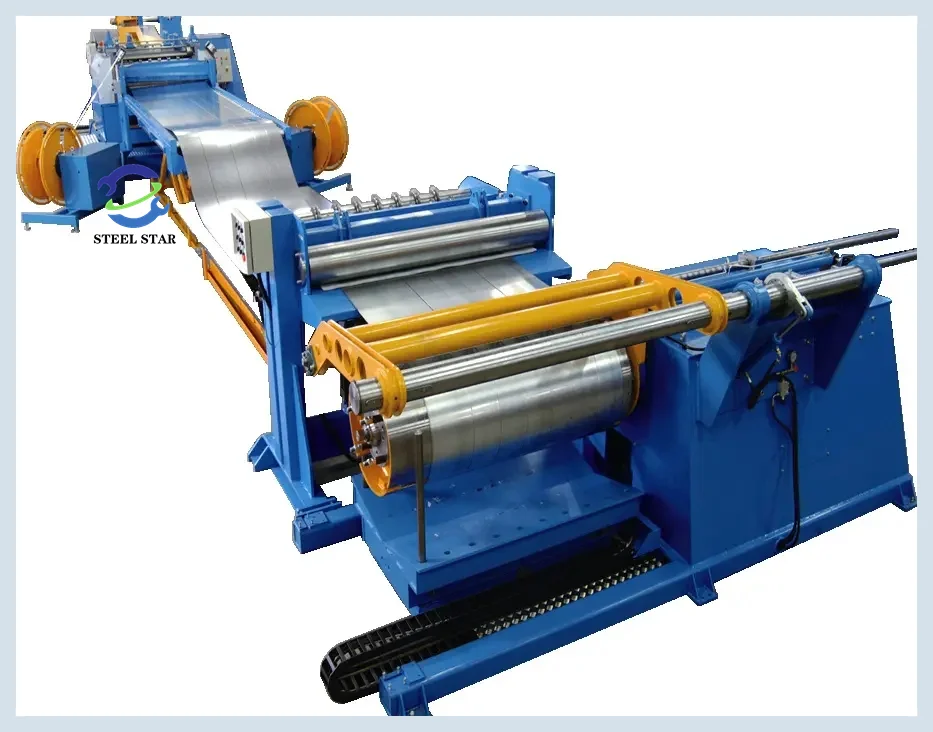

Конструкция машины для продольной резки :
В состав оборудования серии продольных машин, как правило, входят: разматыватель, направляющее устройство, устройство для натяжения разматывателя, головные ножницы, стол для нарезания резьбы, петлитель, дисковые ножницы, направляющий ролик, передаточный ролик серии машин, входное зажимное устройство, устройство для намотки с постоянным натяжением, кромкодробилка, тележка для лома, моталка, устройство для подкладки бумаги, и так далее. Машины для продольной резки, как правило, бывают следующих типов.
A. Петлительная машина для продольной резки с однократным вводом
При этом типе резки перед режущей машиной устанавливается петлитель. Существует размотка с центральным приводом, размотка с натяжением, размотка с плавающим роликом и другие способы подачи ленты во входной петлитель. Этот метод позволяет добиться среза с микронатяжением или без него, что позволяет избежать соскальзывания лезвия ножниц; в то же время разматыватель можно использовать без центрирующего устройства, а полосу можно центрировать в петлителе.
B. Разрез на петлителе с одним выходом
При этом типе продольной резки после режущей машины устанавливается петлитель, и отрезанная полоса проталкивается режущей машиной в петлитель без натяжения, расположенный между режущей машиной и натяжным устройством. Для тонких полос может потребоваться система направляющих кромок для обеспечения стабильного разматывания полосы во время резки. Этот метод позволяет эффективно избежать проблемы асинхронной намотки каждой полосы, вызванной разницей в толщине, и осуществлять намотку полосы, контролируя натяжение намотки; благодаря установке выпускного петлителя лента может свободно вытекать из режущего диска, что позволяет избежать износа полосы на режущем диске при растяжении и влияет на срок службы режущего диска; в то же время, из-за отсутствия натяжения на выходе, явление образования полосы это позволяет избежать защемления шеи. Чаще используется петлитель с одним выпуском.
C. Разрезание с помощью двойного петлителя
Технология двойной продольной резки сочетает в себе две формы продольной резки на входе и продольной резки на выходе. После выхода из моталки и перед подачей в режущую машину лента подается в свободную продольную машину с помощью разматывателя, прижимного ролика или натяжного устройства. После того, как отрезанная полоса покидает режущую машину, она направляется к другому петлителю, а затем поступает в натяжное устройство. Поэтому этот метод продольной резки называется продольной продольной резкой “двойным петлителем”. При таком способе резки машина используется только для разрезания ленты, что исключает возможность соскальзывания ленты с ножниц. Этот метод нивелирует особенности петлителя с одним входом и с одним выходом и подходит для резки тонких и мягких полосок.

Технические параметры продольной машины:
Технические характеристики продольной машины содержат множество основных параметров, наиболее важными из которых являются следующие
(Например: схема линии продольной резки 3×1600)
Основные технические параметры
1. Параметры сырья
Материал Холоднокатаный лист, лист из нержавеющей стали, алюминиевый лист, оцинкованный лист, железный лист, лист с цветным покрытием
Толщина листа 0,15 ~ 3,0 мм
Ширина листа 500 ~ 1600 мм
Внутренний диаметр катушки φ508 мм /φ610 мм
Наружный диаметр рулона ≤φ1600 мм
Максимальный вес рулона 10000 кг

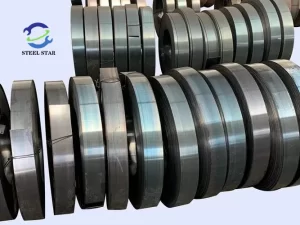

2. Параметры готового продукта
Внутренний диаметр ленты φ508 мм
Наружный диаметр ленты ≤φ1600 мм
Максимальный вес рулона 10000 кг
Минимальная ширина полосы 15 мм (толщина пластины ≤0,5 мм)
Точность по ширине ±0,05 мм (толщина пластины ≤1 мм)
±0,1 мм (толщина пластины >1,1 мм)
Заусенец при срезе составляет 5% толщины пластины, минимум 0,03 мм
Прямолинейность полосы 0,5 мм/1000 мм (стандартная высококачественная пластина, ширина пластины>100 мм)
3. Параметры оборудования
Количество полос для продольной резки: 7 полос (толщина 3 мм)
12 полос (толщина 2 мм)
25 полосок (толщиной 1 мм)
55 полосок (толщиной <0,5 мм)
Максимальная скорость резки – 150 м/мин
Общая мощность около 220 кВт
